低功耗中微爱芯逻辑芯片AiP74LV139

概述

中微爱芯AiP74LV139逻辑电路是一个2路2-4译码器/信号分离器，它这款产品主要是计算机、通信领域的产品中。其基本工作原理是基于布尔代数和逻辑门电路的理论。它能够将2个输入引脚的组合输入信号转换为4个输出引脚的分离输出信号。这种转换过程是通过特定的逻辑门配置实现的，常见的配置包括与门、非门和或门等。在实际产品运行中，通过对输入信号的不同组合，可以实现不同的输出信号分离。

中微爱芯AiP74LV139逻辑电路的结构特点是紧凑、简单，以及易于集成和连接到其他数字电路中。它通常由几个逻辑门电路和输入/输出引脚组成。由于结构简单，它具有较低的成本和较小的体积，能够在数字电路中占用较小的空间。此外，它还可以与其他数字电路组件相连接，构成更复杂的功能电路。

主要功能及特点

中微爱芯AiP74LV139的功能作用主要体现在信号处理和电路控制方面。信号分离器可以将输入信号进行有效的分离和译码，为后续电路提供准确的控制信号。它可以将多路输入信号根据特定的逻辑关系转换为输出信号，以实现对电路元件或其他功能电路的有效控制。

中微爱芯AiP74LV139的性能优势主要表现在高速性、稳定性和可靠性方面。由于它采用了数字电路设计，具有高速信号处理能力，能够快速完成信号的分离和译码。结构紧凑，固定的输入/输出引脚配置可以保证信号的稳定传输和准确译码。

此外，它还具有较低的功耗和较好的抗干扰能力，能够在复杂的电路环境中保证信号处理的可靠性。

主要应用

中微爱芯AiP74LV139逻辑芯片被广泛应用于数字电路、通信系统、计算机系统等领域。

在数字电路中，它常用于输入输出控制、地址译码、选通开关等功能

在通信系统中，它被用作信号分离和信号处理电路，以实现有效的信号传输和控制

在计算机系统中，它被用于地址译码、控制逻辑等部分

封装形式

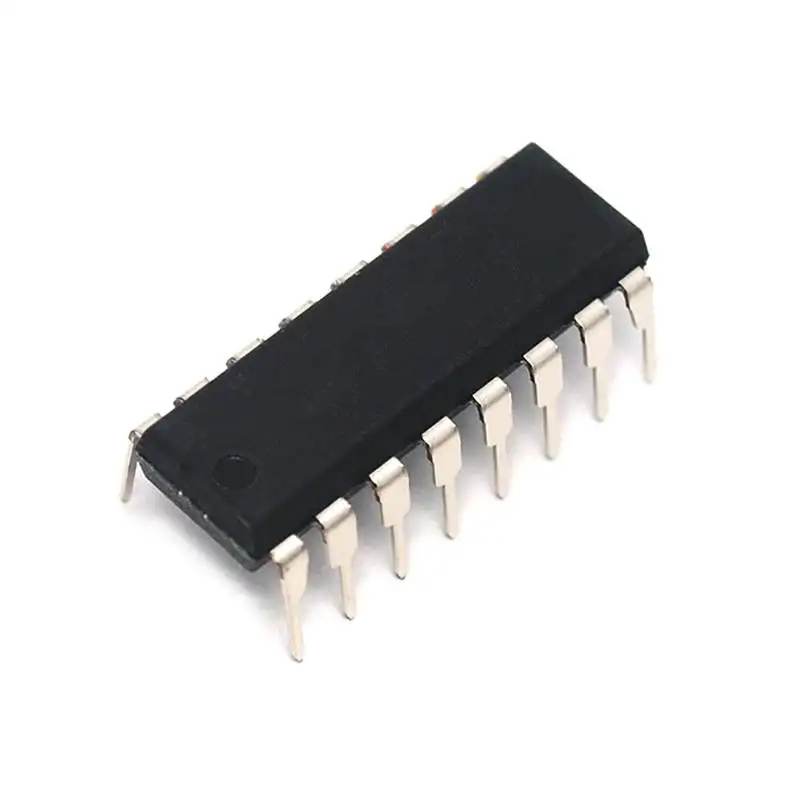

DIP16

SOP16

TSSOP16
