AiP31107E 64 通道点阵 LCD 行驱动电路

发布时间：2022-11-09 16:18浏览次数：times

产品分类：LCD显示

产品型号：AiP31107E

简要说明：AiP31107E 是一种点阵式液晶行驱动电路，具有 64 通道输出。该电路提供 64 位移位寄存器和64 位输出驱动，并产生时序信号控制 AiP31108E。AiP31107E 采用低功耗、高压 CMOS 工艺制造，和 AiP31108E 一起组成液晶驱动模块。

概述

AiP31107E是一种点阵式液晶行驱动电路，具有64通道输出。该电路提供64位移位寄存器和64位输出驱动，并产生时序信号控制AiP31108E。AiP31107E采用低功耗、高压CMOS工艺制造，和 AiP31108E一起组成液晶驱动模块。

主要功能及特点

64通道输出的点阵式LCD驱动

内含64位移位寄存器

内含时序产生电路以实现动态显示

可选择主/从模式

LCD占空比：1/48，1/64，1/96，1/128

电源电压：2.7V～5.5V

液晶驱动电压：8V～17V（VDD-VEE）

高压CMOS工艺

芯片尺寸：2445*3465（um×um）

芯片衬底接VDD（裸片）或浮空

封装形式：QFP100/DIE

主要应用

饭煲

电表

电话机

对讲机

U盾

封装类型

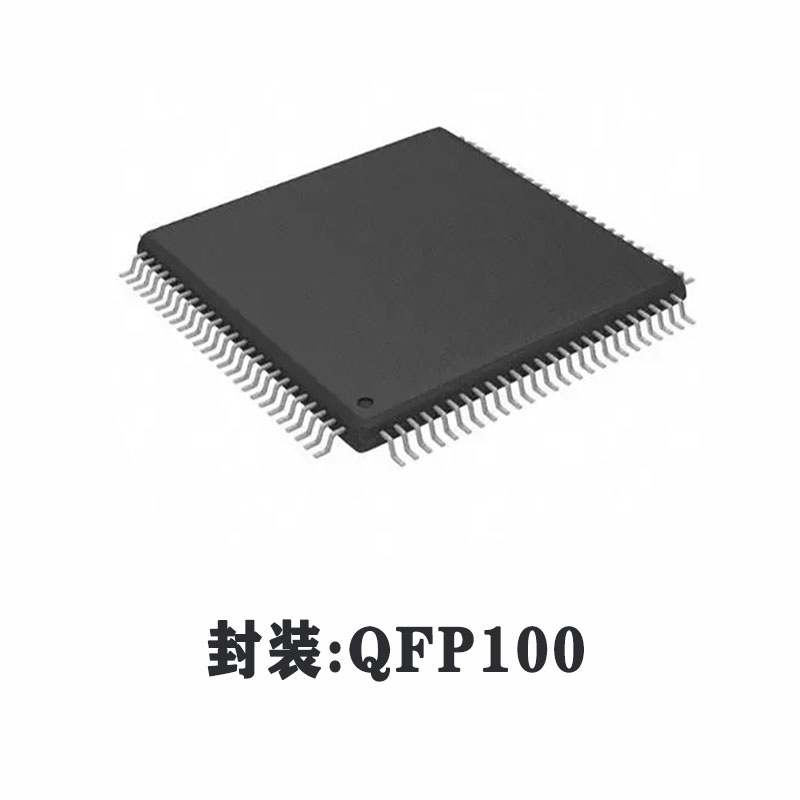

QFP100

DIE
